CS30B高精度壓力變送器在城市燃氣門站上的應用
應用場景
門站是燃氣從長輸管線進入城市管網的關鍵設備。也是城市分配站，具有檢測、過濾、計量、調壓、伴熱、加臭、分配和遠程遙測/遙控等功能。城市門站可配備國產優質流量儀表，可同時具備出口壓力超高/低壓自動切斷及自動放散功能，并可采用遠程遙測/遙控方式工作。
客戶需求
撬裝式城市門站上有壓力 溫度等儀表設備，通過對管道內壓力，溫度的準確檢測，實現進口、出口壓力的調節，保障了城市安全用氣的需求。城市燃氣門站的主要設備為調壓器，調壓系統通過對現場壓力點的實時監測，達到對整個管網的調控，確保氣管網的安全運行和城市對天然氣的需求。這里管網的壓力準確檢測就顯得非常重要。要求調壓器配備超高/低壓自動切斷裝置及安全放散裝置，保證隨著用氣量的變化和進口壓力的波動，自動將出口壓力保持在一定范圍內。
主調壓器參數：
進口壓力范圍：0.1-10MPa
出口壓力范圍：0.05MPa-8MPa
測量難點：
A：壓力變送器用于燃氣運輸、存儲節，安全防護等級要求高；
B：因進出口壓力波動，在保證靈敏和精度的前提下具有較高的過壓能力；
C: 安裝現場差別巨大，需防塵、防水、防潮氣，且電磁環境復雜；
E: 城市天然氣是民生工程，測量需準確且長期穩定運行。
解決方案
我公司提供的CS30B壓力變送器具有測試準確、運行平穩安全，且取得了ExdII CT6 Gb防爆等級證書。特別是針對小量程表壓的測量，在結構方面的專利設計，符合隔爆要求，提高了安全性，完全適用于燃氣行業使用?？蛻籼岢龅妮^高的過壓能力要求，設計CS30B系列壓力變送器的過壓倍數為3倍以上，完全滿足的產品在現場的使用需求。充分解決了客戶現場壓力數據的準確讀取，方便系統判斷處理信號，并對現場設備控制。

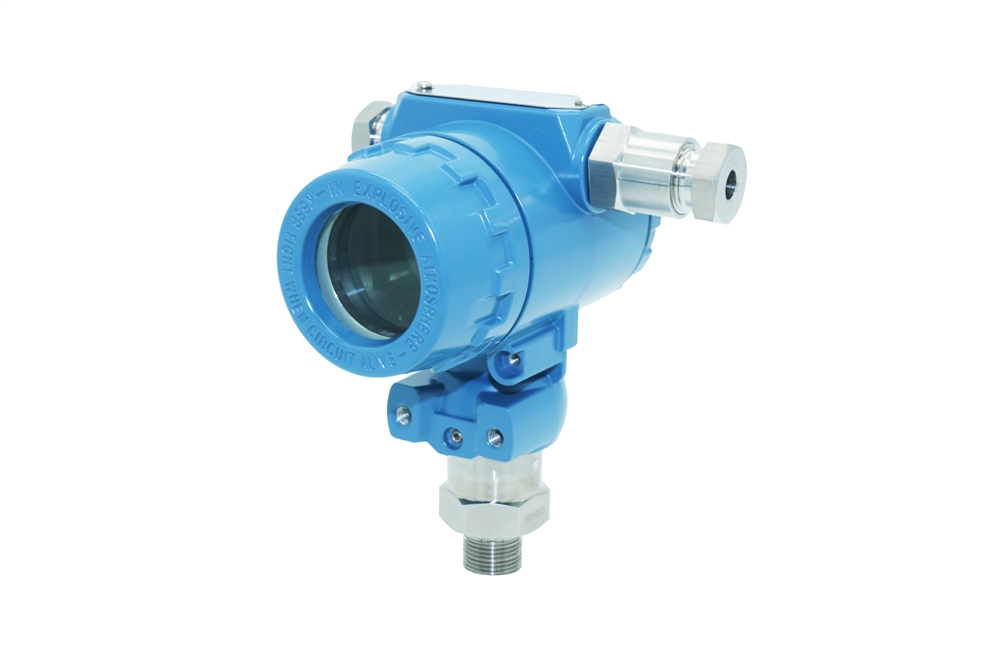

使用產品
CS 30B系列產品是經國家計量局授權生產的0.1級壓力變送器。該產品采用歐洲先進硅微壓的壓力芯片，結合瑞士的精工封裝，經過智能化數字化溫度和線性修正，確保了產品精度高，穩定性好。按照更高隔爆標準設計的電子腔，能夠在更危險的環境安全工作。全新模塊化結構設計，在電磁兼容方面表現更為出色。多參數測量，大液晶屏顯，通信HART協議，用戶能夠利用HART手持終端對運行的變送器進行管理、調整或者監測過程變量，亦可使用按鍵進行現場組態，操作方便。
CS30B系列產品的主要特點：
高精度--國家計量局授權生產0.1級壓力變送器
高隔爆--上海儀表所ExdII CT6 Gb 國家標準
LCD顯示--省電，便于現場查看管網壓力
符合HART協議--滿足現場組態要求
產品承諾：測量精準 運行平穩 長久安全！

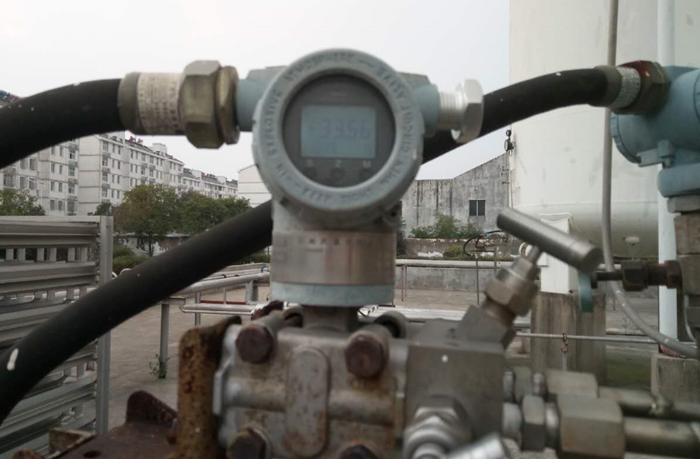

應用現場
聯系我們
CS30B高精度壓力變送器實施測量的具體方案需參考產品現場實際使用情況，我們的技術團隊會根據現場環境為您提供最佳的產品解決方案。
